LA SFIDA
Un cliente spagnolo coltivatore di patate dal 1963, voleva una selezionatrice ponderale Nemesis per pesare diverse varietà di patate, tutte confezionate in reti.
Le confezioni andavano dai 6 agli 8 kg e la linea di confezionamento avanzava ad una velocità massima di 60 pezzi al minuto.
Il progetto presentava la necessità di raccogliere le patate confezionate provenienti dalla diverse retinatrici, convogliarle sul nastro di pesatura, pesarle e scartarle nel modo più idoneo, se sovrappeso o sottopeso.
Innanzitutto occorreva trovare un sistema di cadenzamento dei sacchetti di patate prodotti dalle retinatrici, per consentirne una corretta pesatura.
Per lo scarto delle confezioni non idonee invece, l'utilizzo di un normale dispositivo di espulsione a spinta non sarebbe stato possibile, visto l'elevato rischio di impigliamento dell'espulsore nella rete delle patate, con conseguente blocco di tutta la linea di confezionamento.
Occorreva pertanto trovare un sistema di scarto differente, anche in caso di un flusso elevato di prodotti.
LA SOLUZIONE

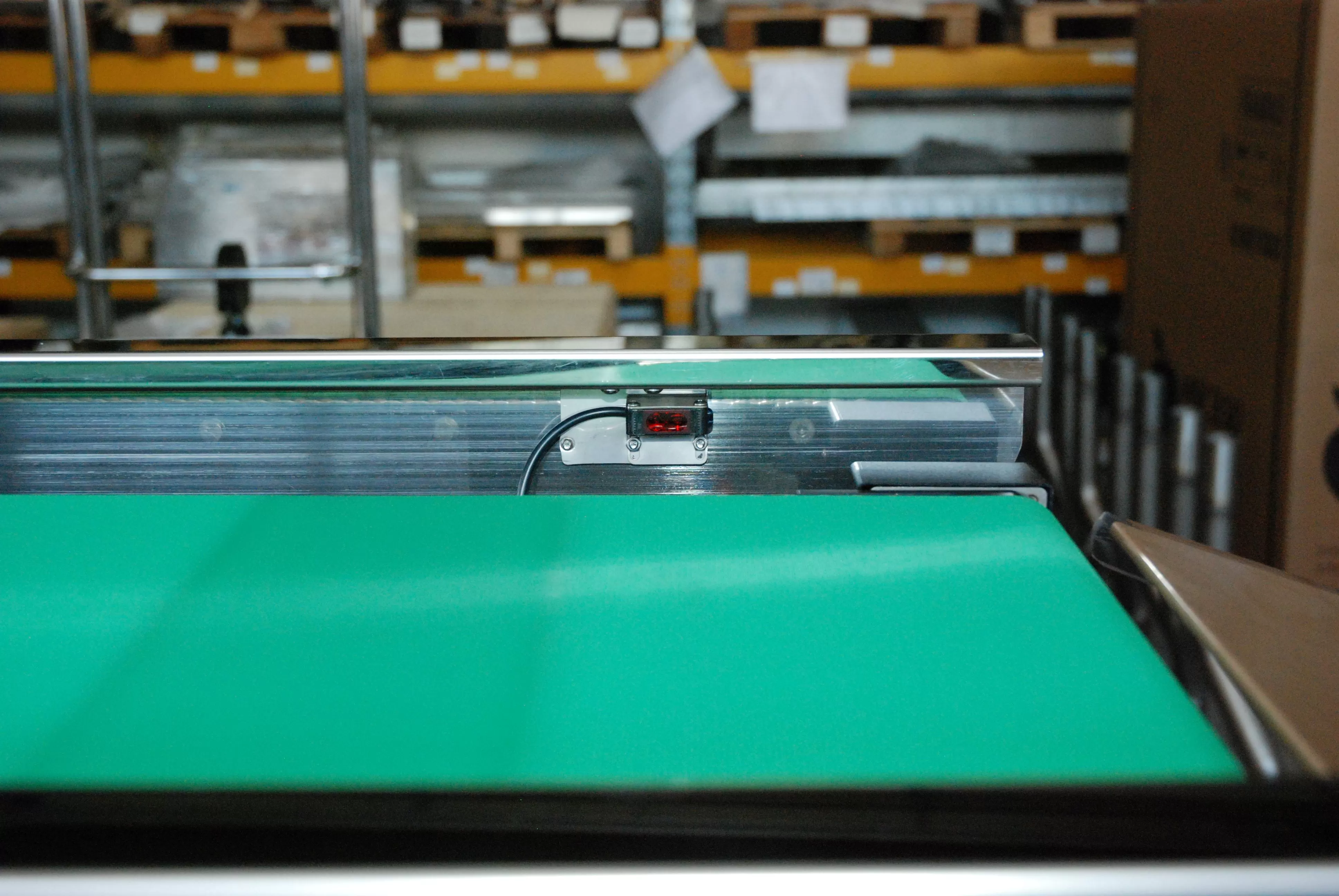

Fotocellule di regolazione del flusso
Normalmente le fotocellule vengono installate sui nastri di ingresso e di pesatura per controllare il flusso di alimentazione dei prodotti sulla selezionatrice.
In questo caso, considerando che le reti di patate sono ingombranti e pesanti, è essenziale che siano distanziate tra loro per garantire una corretta pesatura e un avanzamento regolare sul nastro.
Soprattutto se convogliano sul nastro di alimentazione da diverse stazioni di uscita delle retinatrici, si rendono necessarie altre fotocellule da installare nei punti di confluenza sul nastro di raccolta, collegate ad un PLC per azionare uno STOP and GO del nastro e consentire così il giusto cadenzamento delle confezioni.

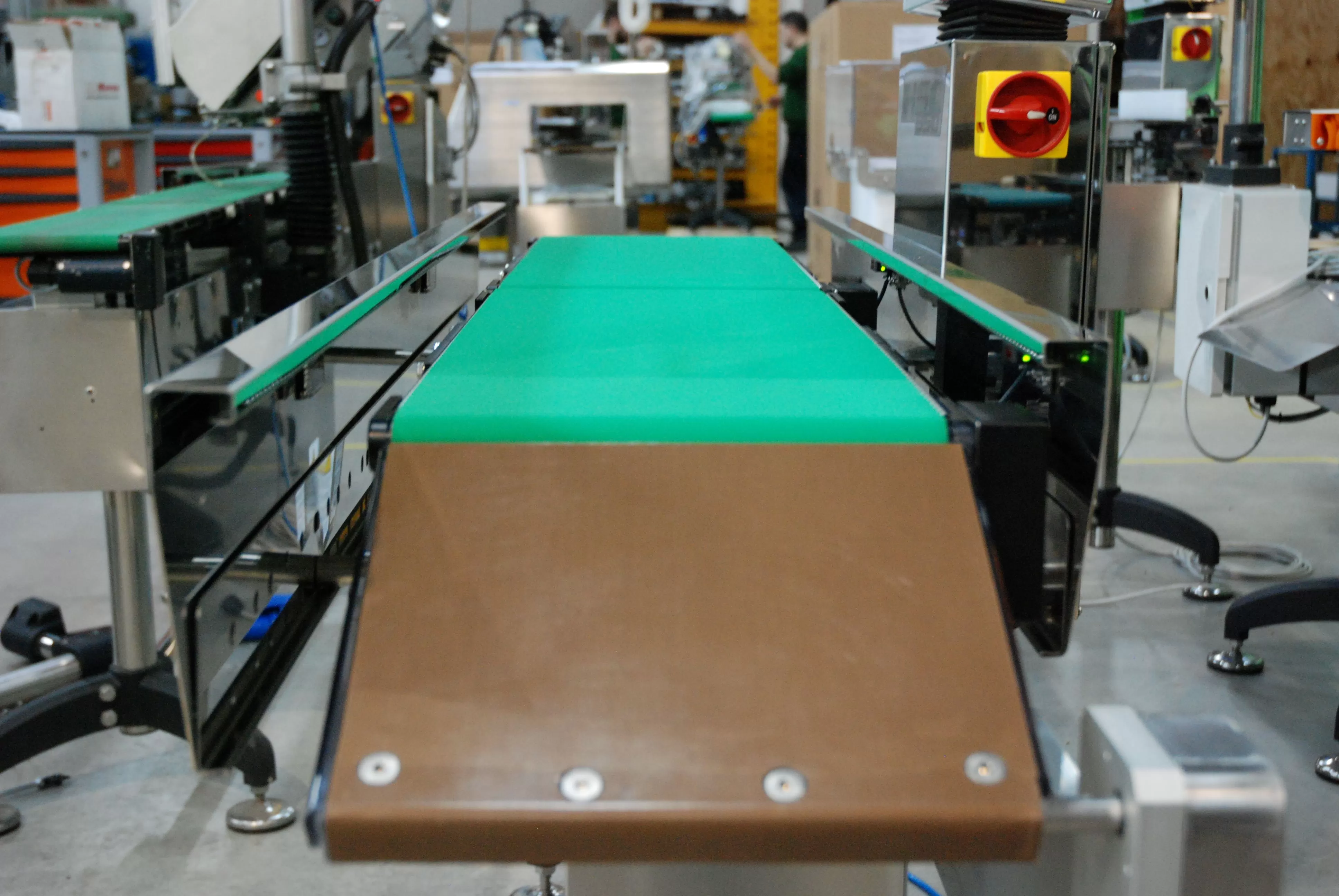

Speciale Espulsore per Reti
Per escludere i sacchetti di patate con peso in eccesso o in difetto, è stato adottato un sistema a botola che, alzandosi, fa cadere in un cesto di scarto i sacchetti non conformi.
Rispetto agli altri sistemi di espulsione a spinta, questa soluzione consente di scartare velocemente, tenendo il passo di una linea di confezionamento che arriva ai 60 pezzi al minuto, senza rischi di impigliamento nelle reti. Il sistema è pensato proprio per i pesi medi.
I BENEFICI
- La soluzione Nemesis si integra facilmente all'interno della linea di confezionamento.
- E' estremamente compatta, consente alimentazione, pesatura e scarto in meno di 180 cm.
- L'utilizzo di robusti rulli da 30 cm di diametro sotto i nastri trasportatori consente un preciso e sicuro trasporto dei prodotti a valle della linea.
- Grazie allo speciale sistema a botola, le reti vengono scartate in maniera decisa ma delicata. Il prodotto infatti non viene toccato, non si rovina e non si impiglia negli espulsori. Questo lo rende particolarmente adatto anche a scartare agrumi o frutta morbida in reti.
- Se necessario, la selezionatrice è in grado di pesare con un livello di accuratezza di 2 g.
